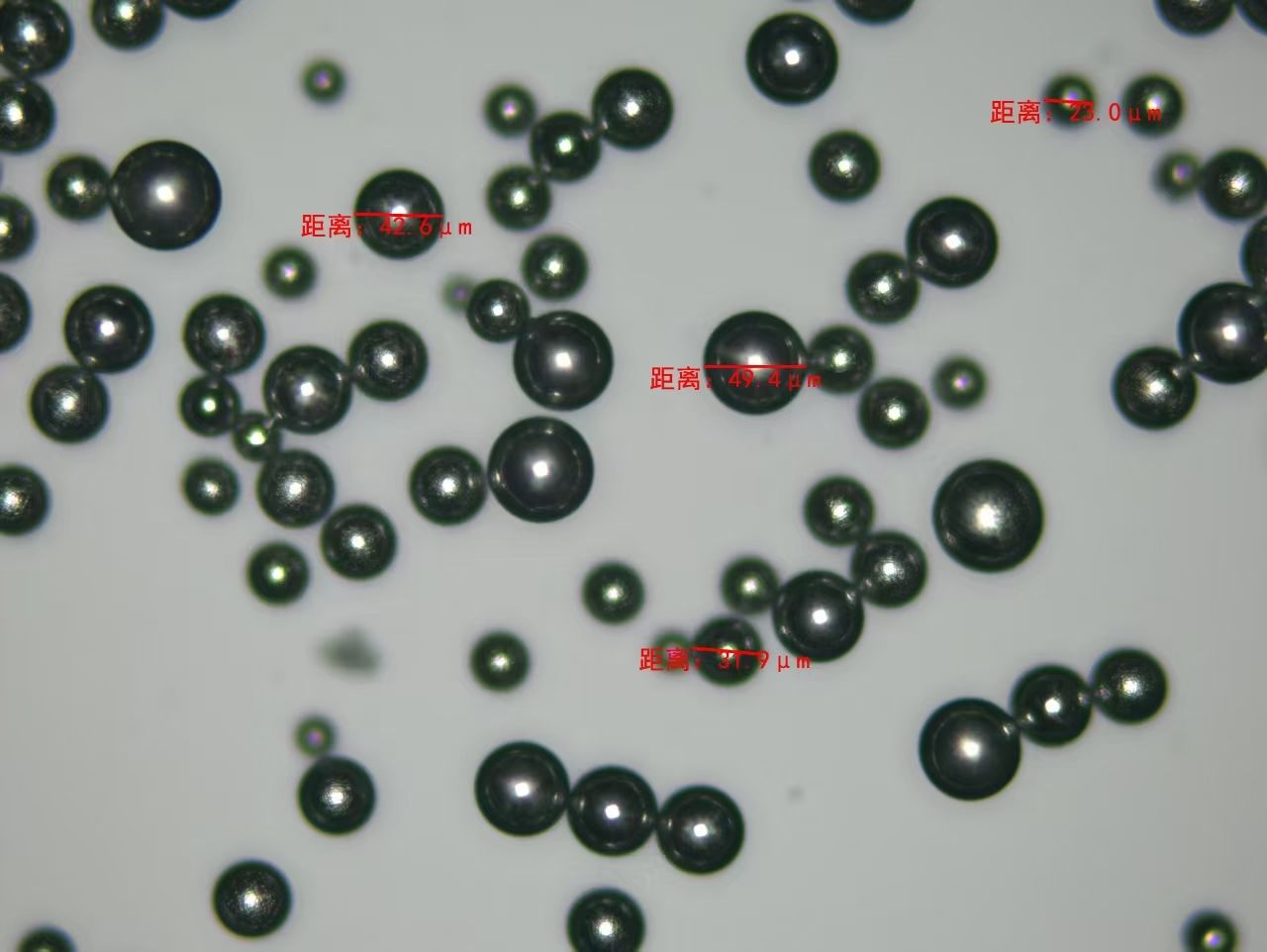

科研级金属球形粉末是通过特殊工艺制备的微米级金属颗粒，具有高球形度（>95%）、低氧含量（<500ppm）和窄粒径分布（D50 10-50μm可调）等特性，是增材制造、粉末冶金和特种涂层等领域的核心原料。
应用场景：从实验室到精密器件
在科研领域，这类粉末主要用于两类需求：
- 基础研究：如金属晶格结构分析、粉体流变学实验，需要粒径一致性（±5%偏差）和表面洁净度（无卫星球粘连）；
- 原型开发：高校实验室常用其制备微型热沉（thermal sink）或射频器件，此时更关注粉末导电/导热率（如铜粉>98% IACS）和烧结活性。
某国家重点实验室曾反馈，使用普通不规则粉末3D打印时，孔隙率高达15%，而球形粉末可控制在3%以内。
定制要点：匹配研究需求的三个维度
1. 成分控制
- 高纯金属（5N级）适合电学性能研究
- 预合金粉末（如Ti-6Al-4V）可直接用于生物植入体开发
- 需明确微量元素清单（如O、N、C含量），避免影响后续热处理
2. 物理参数
- 粒径选择：
- 球形度优化：
等离子旋转电极（PREP）法制备的粉末球形度优于气雾化（GA），但成本高出30-40%
3. 批次稳定性
科研用户特别关注批间一致性，建议要求供应商提供：
- 至少3个批次的粒径分布对比图
- ICP-MS检测报告（重点看Fe、Si等杂质波动）
技术优势：为什么选择球形粉末？
与传统不规则粉末相比，其核心价值在于：
| 指标 | 球形粉末 | 不规则粉末 |
|---|---|---|
| 流动性 | 25-30s/50g | 50-60s/50g |
| 松装密度 | ≥60%理论密度 | ≤45%理论密度 |
| 打印缺陷率 | <5% | 15-20% |
某大学研究团队发现，使用316L不锈钢球形粉时，SLM成型件的抗拉强度提升约12%，这是因为球形颗粒的紧密堆积减少了未熔合缺陷。
适用方向：按研究领域选型
1. 新能源材料开发
- 推荐镍基合金粉末（如Inconel 718）
- 关键参数：高温抗氧化性（1000℃下增重<2mg/cm²）
2. 精密医疗器械
- 钛合金（Ti-6Al-4V ELI）需满足ASTM F3001标准
- 注意粉末回收率（>80%可重复使用）
3. 超导材料研究
- 铌粉（Nb）要求超低间隙元素（O<200ppm）
- 粒径建议选择10-20μm以提升烧结密度
选购建议：避开这些常见误区
- 不要过度追求低氧含量： 某些研究（如催化反应）需要适量表面氧化物，将氧含量控制在300-800ppm反而更理想。
- 警惕“万能粒径”宣传： 声称“10-53μm通用”的粉末往往存在粒径分级不彻底的问题，实际打印时可能需额外筛分。
- 小批量试用的必要性： 建议先采购1kg样品，研邦新材料可定制，通过SEM观察颗粒形貌和卫星球数量。
- 存储条件影响活性： 铝基粉末开封后需在干燥箱（露点<-40℃）保存，否则流动性会每月衰减5-8%。
科研级金属球形粉末的价值在于为科研提供“所见即所得”的材料基础——其精确的物理化学特性，能让实验结果更接近理论预测。选择时需紧扣研究目标，平衡成本与性能需求。
